常规型及改进型高铬复合铸铁轧辊采用卧式离心铸造生产工艺。工作层铬含量为12%~22%，工作层内完全没有石墨，性能取决于基体性能和大量Cr碳化物含量（25%~35%）。
改进型技术特点
- 加入V或W，产生固溶强化和弥散硬化，提高轧辊耐磨性和高温红硬性。
- V的碳化物和氮化物在凝固过程中作为外来结晶核心，抑制晶粒长大和铬碳化物晶界移动，细化组织。

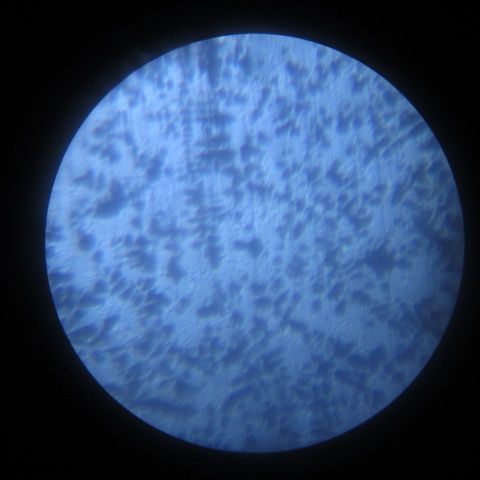

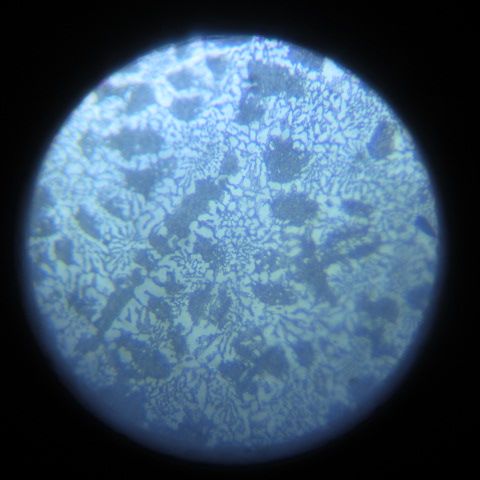

- 改善共晶碳化物形态与分布，由长条状、片状尖角形状转变为扁球状、短粗棒状，均匀分布。
- 利用Nb、V、W等强碳化物形成元素，形成高硬度、高熔点、细小且均匀分布的MC型和M2C型碳化物。
性能提升
基于以上区别和特性，改进型高铬铸铁轧辊较常规型高铬铸铁轧辊综合服役性能及使用寿命提高15%~50%。
主要应用范围
- 热轧宽带钢轧机精轧前架工作辊
- 中厚板轧机粗轧机架工作辊
- 炉卷轧机粗轧机架工作辊
