合金半钢轧辊采用卧式离心复合铸造工艺或静态浇铸工艺生产。含碳量通常波动在1.3%~2.3%范围内，机械性能处于钢与铁之间。

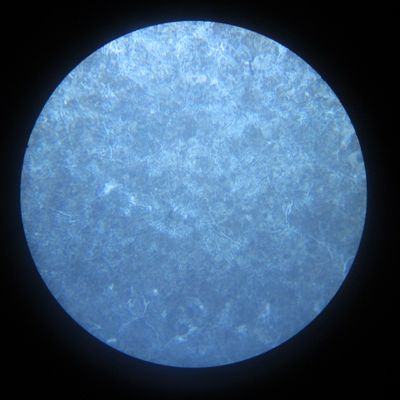

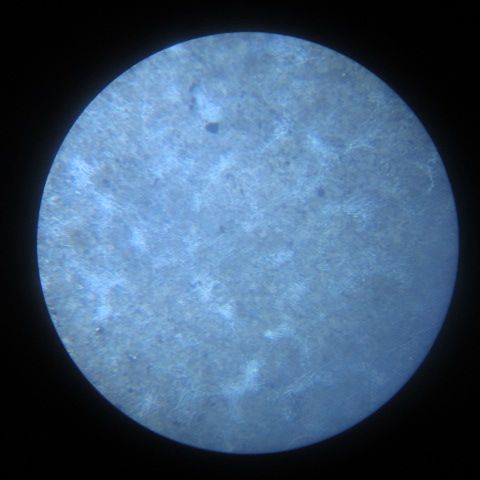

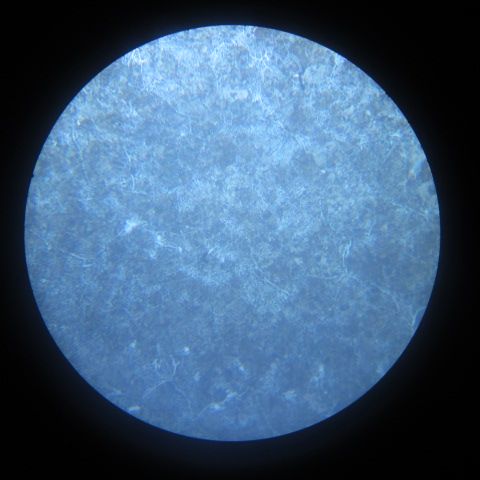

组织与性能
- 在1.3%~1.8%碳含量区间，基体组织为索氏体，碳化物为少量小块状伪共晶碳化物、大量均匀分布的颗粒状二次碳化物及棒状先共析碳化物。
- 在1.8%以上碳含量区间，基体组织转变为贝氏体或贝氏体+马氏体，碳化物含量提升至10%~15%。
- 相较于铸钢轧辊，硬度较高，耐磨损性能提高，可广泛用于代替铸钢轧辊。
典型性能指标
辊身硬度（HSD）：45~60
主要适用范围
- 热轧带钢粗轧辊
- 型钢及棒材轧机粗轧辊
